創世電子余壓監控系統分為有主機型和無主機型，有主機型的智能余壓控制系統包括前室樓梯間余壓探測器CS-Y03N、二總線余壓控制器CS-Y04C、消控室余壓監控器主機CS-Y04M；無主機型的智能余壓控制系統包括四線制余壓傳感器CS-Y03C、余壓風閥控制箱CS-FK，下面是分別是Y04二線制消防余壓監控系統（帶主機）和Y03四線制智能余壓監控系統（無主機）的安裝位置示意圖，如下：

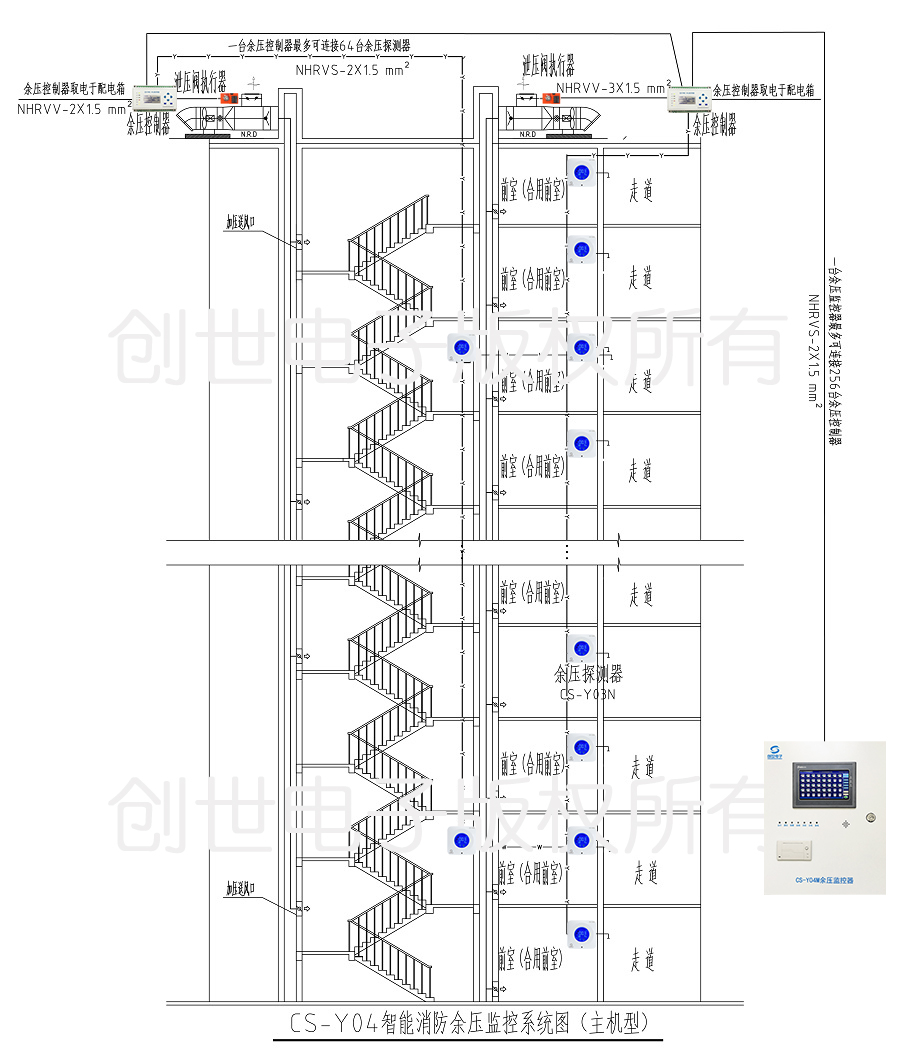

一、Y04二線制消防余壓監控系統（帶主機）示意圖

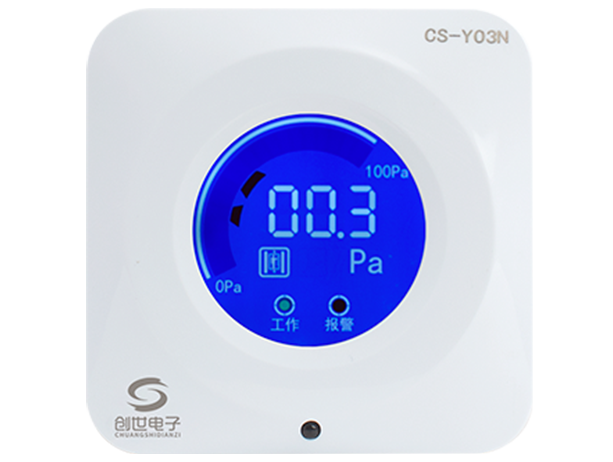

：前室樓梯間余壓探測器CS-Y03N，，安裝于前室、樓梯間，前室、合用前室的余壓探測器為每層一個；樓梯間設置兩個余壓探測器，兩個之間間距大于等于1/2樓層高度，可理解為1/4處和3/4處各一個。

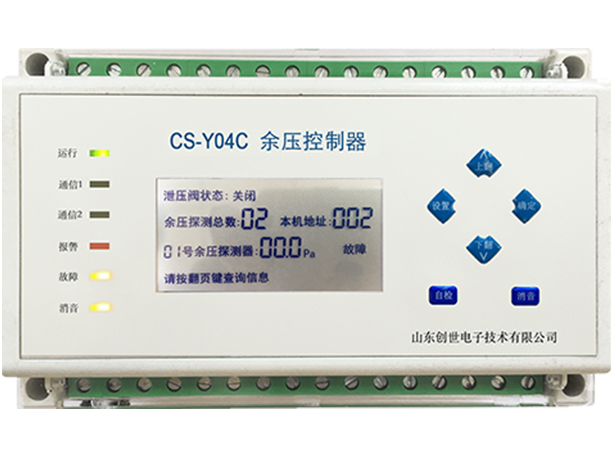

：二總線余壓控制器CS-Y04C，可導軌式安裝于風機配電箱中，或單獨配置防水箱體，安裝于風機配電箱旁

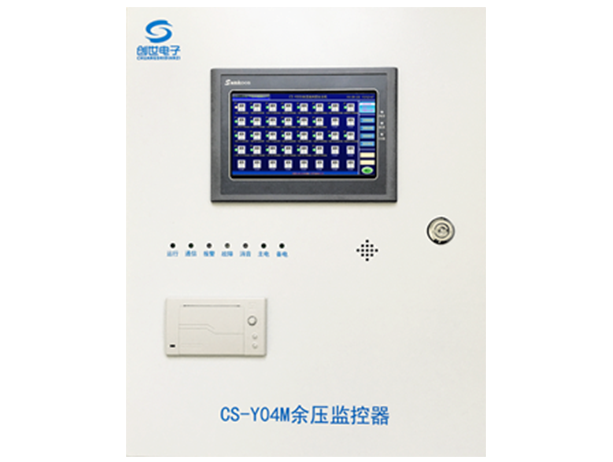

：消控室余壓監控器主機CS-Y04M，壁掛于消防控制室

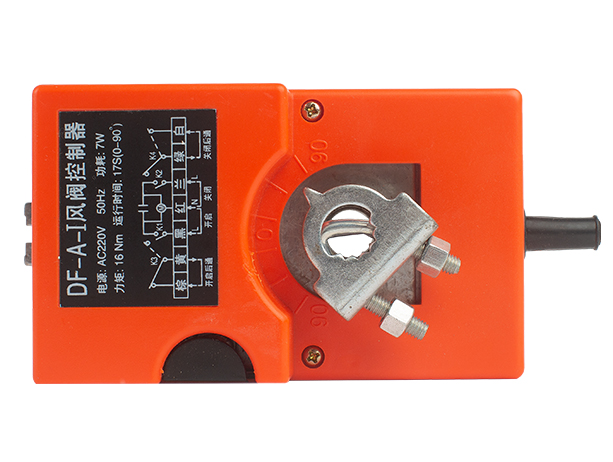

：電動泄壓閥執行器

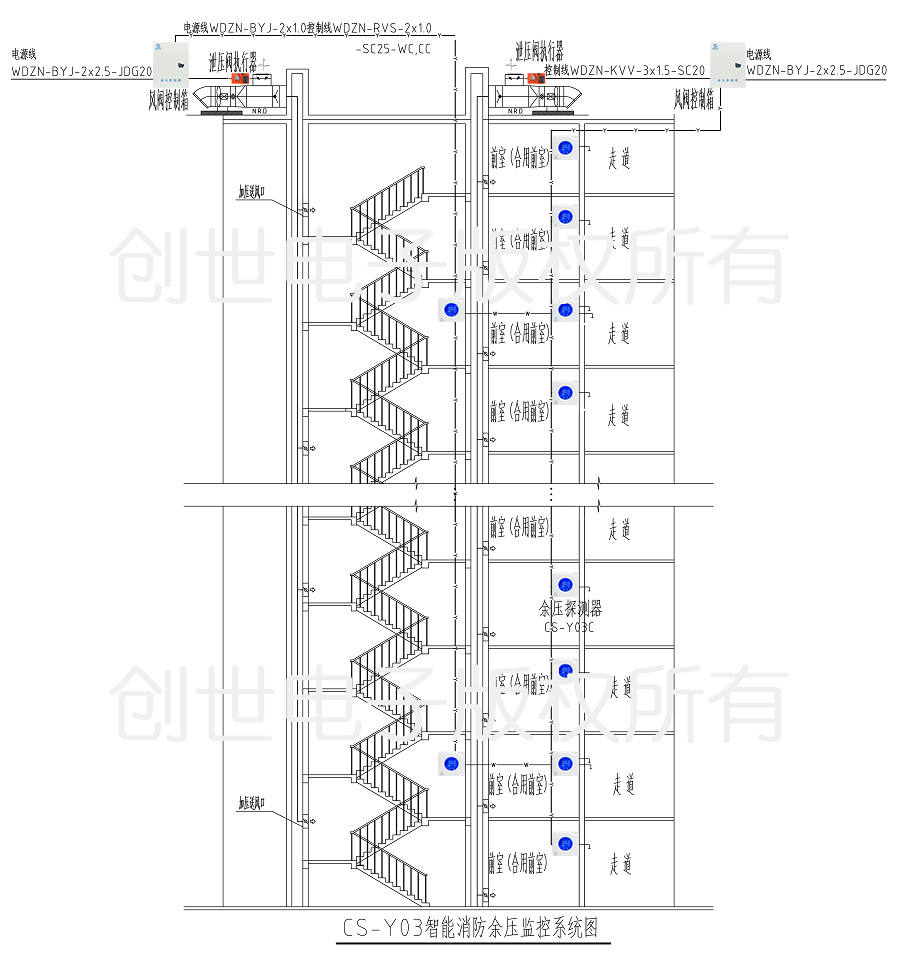

二、Y03四線制智能余壓監控系統（無主機）示意圖

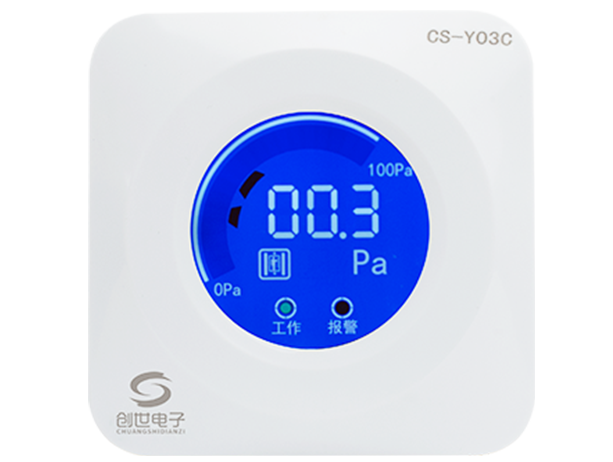

：四線制余壓傳感器CS-Y03C，安裝于前室、樓梯間，前室、合用前室的余壓傳感器為每層一個；樓梯間設置兩個余壓傳感器，兩個之間間距大于等于1/2樓層高度，可理解為1/4處和3/4處各一個。

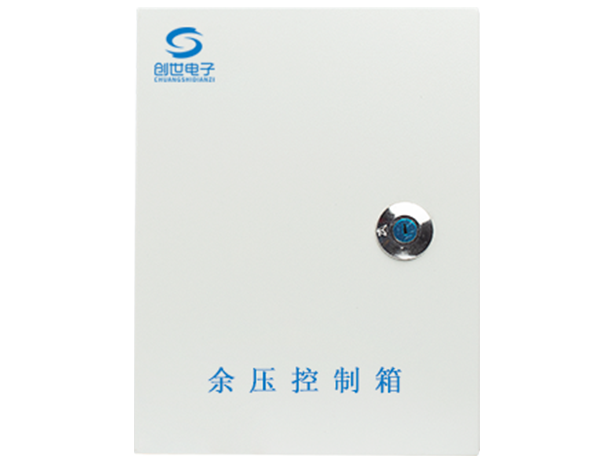

：余壓風閥控制箱CS-FK，安裝于風機配電箱旁
：電動泄壓閥執行器，控制正壓送風機旁通閥的開啟、關閉
