消防疏散正壓送風余壓監控系統包括四部分組成，包括余壓傳感器CS-Y04D（又叫余壓傳感器、壓差控制器）、余壓控制器CS-Y04C、余壓監控器CS-Y04M、泄壓閥執行器等構成。其中各樓層余壓傳感器對正壓送風余壓進行檢測，余壓控制器可以接收余壓傳感器的信號，并進行集中處理，從而來控制泄壓閥執行器，進而控制旁通泄壓閥的開啟和關閉，還可以給余壓傳感器（余壓探測器）和電動執行器（旁通泄壓閥控制機構）集中供電。安裝于消控室的余壓監控器CS-Y04M可監控整個系統中每臺余壓傳感器和余壓控制器的工作狀態，實現聲光報警的同時，還可以實時打印出報警信息。
余壓監控系統將空氣壓力傳感技術、液晶顯示技術、計算機控制技術、計算機網絡技術有機結合起來，是專為防煙樓梯間、前室、合用前室、消防電梯間、封閉避難層（間）等場所余壓檢測和控制設計的智能測控設備。

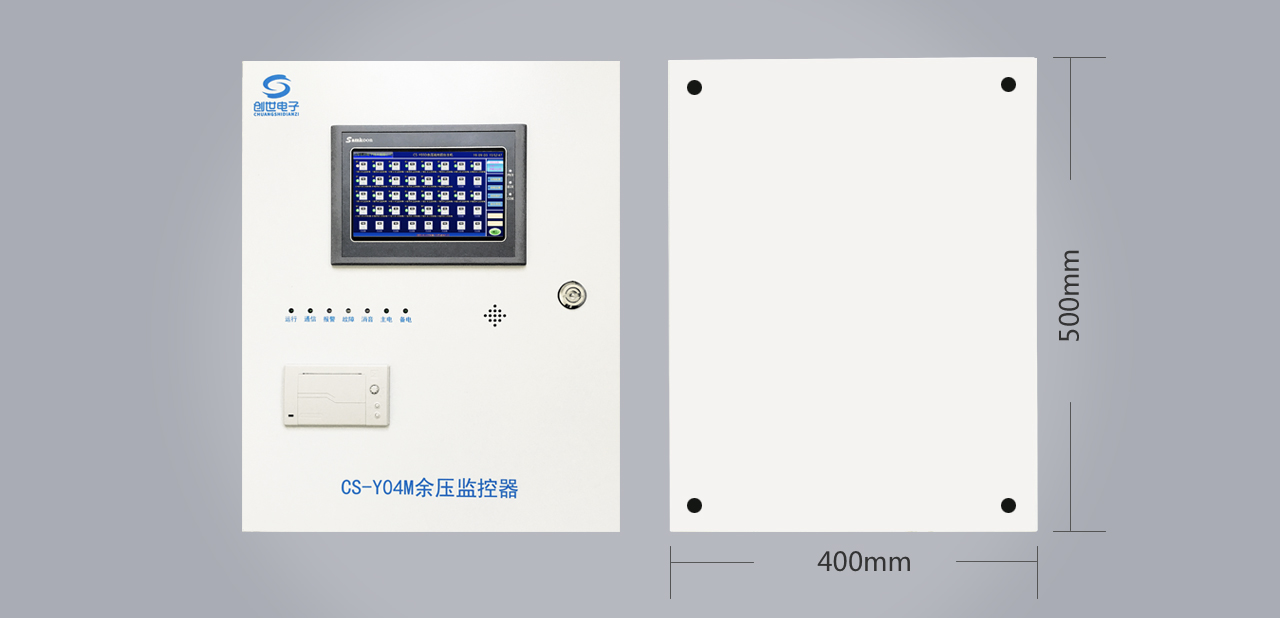

余壓監控器，型號為CS-Y04M，是山東創世電子技術有限公司專門針對正壓送風系統前室及樓梯間余壓值監控研發的一款智能后臺主機，完全滿足GB51251-2017《建筑防煙排煙系統技術標準》中的功能需求與余壓探測器CS-Y04D（又叫余壓傳感器、壓差控制器）、余壓控制器CS-Y04C配套使用。
| 產品型號 | CS-Y04M | |
|---|---|---|
| 工作電壓 | AC220V | |
| 安裝方式 | 壁掛 | |
| 安裝位置 | 消控室 | |
| 備電時長 | 大于5小時 | |
| 報警功能 | 聲光報警，打印報警信息 | |
| 顯示 | 7寸人機交互觸摸屏 | |
| 外形尺寸 | 500*400*150mm | |
| 過載能力 | 量程的4~5倍 | |
| 最大通信距離 | 3000m | |
| 最大容量 | 50臺余壓控制器 | |
發生火災時，正壓送風系統啟動，著火層及上下相鄰兩層風口開啟，依據安全逃生原則，加壓送風應滿足防煙樓梯間壓力>前室壓力>走道壓力的壓力遞增分布。
從防煙角度，余壓值越高越有利于防煙。但加壓送風方向與疏散門開啟方向恰恰相反，余壓值過高則會導致樓梯間和前室、前室和走道之間疏散門兩側壓差過大，從而出現疏散門難以開啟的情況，使疏散過程中存在安全隱患。 余壓監控系統，實時監測前室和樓梯間的余壓值，及時調整加壓送風量，使前室和樓梯間的余壓值保持在合理范圍內，既能保證煙氣和熱量不能侵入，又能保證火災區人們輕松打開房門進入防煙區。
