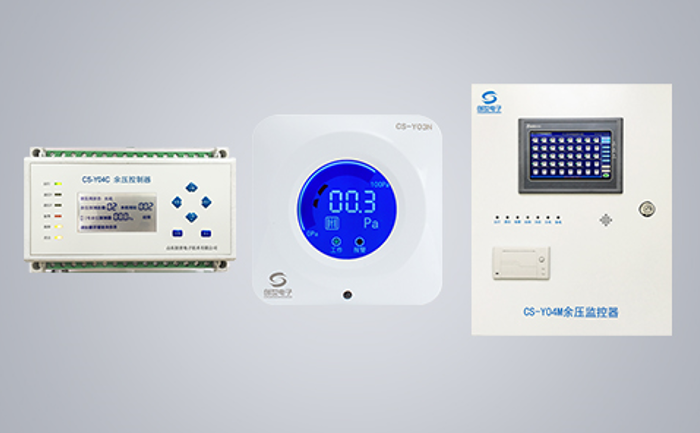

創世電子無主機型余壓監控系統由余壓探測器（CS-Y03A/CS-Y05D）、余壓控制箱（CS-FK-24/CS-FK-220）、電動泄壓閥執行器等組成。
余壓探測器
產品簡介
余壓探測器，又名余壓傳感器、壓差控制器、前室/樓梯間壓力傳感器或壓差傳感器，型號有CS-YO3A、CS-YO5D，是山東創世電子技術有限公司專門針對正壓送風系統前室及樓梯間余壓值測控研發的一款高精度智能產品，完全滿足 GB51251-2017
《建筑防煙排煙系統技術標準》中的功能需求。
余壓探測器CS-YO3A/CS-YO5D實時檢測前室和樓梯間的余壓值，并將報警信號發送給余壓控制箱。
技術參數
設置按鈕:設定報警閾值
使用場所:前室、封閉避難層(間)、樓梯間
工作電源:DC24V+10%(其它電源可定制)
測量介質:不導電、非腐蝕性氣體
測量形式及范圍:差壓，-100Pa~100Pa
顯示:彩屏數顯
過載能力:量程的4-5倍

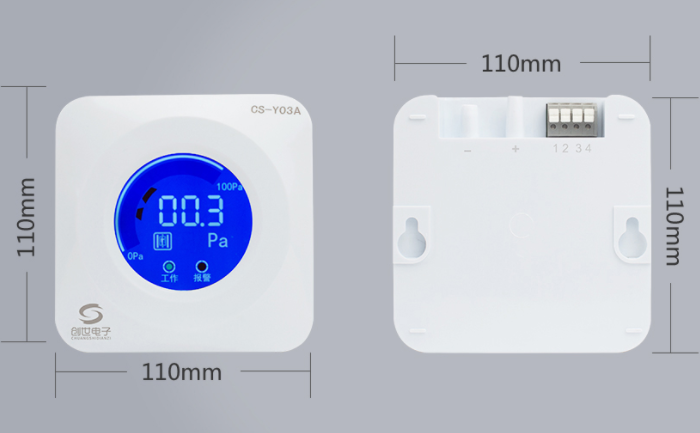

外觀尺寸(CS-Y03A):110X110X40mm
外觀尺寸(CS-YOSD):86X86x30mm
精度等級:0.5%F.S
響應時間:<0.5s
工作溫度:-10℃~75℃
補償溫度:-10℃~75℃
動作功率:1.5W
持機功率:0.8W
余壓控制箱
產品簡介
余壓控制箱，又稱風閥控制箱，分為兩種型號CS-FK-24、CS-FK-220。余壓控制箱電源線取自正壓送風機配電箱，通過風機箱的消防電(AC220V)取電，輸出電壓為:DC24V和AC220V，是山東創世電子技術有限公司專門針對正壓送風系統前室及樓梯間余壓值控制研發的一款智能產品，完全滿足GB51251-2017《建筑防煙排煙系統技術標準》中的功能需求。
余壓控制箱CS-FK，為整個系統中的余壓探測器和電動泄壓閣執行器(旁通泄壓調控制機構)集中供電，負責余壓探測器信號的集中處理，從而來控制旁通泄壓閥的開啟和關閉。每臺帶旁通閥的正壓風機需配備一臺余壓控制箱。
技術參數
安裝位置:正壓送風機電源控制箱旁
輸入電壓:AC220V±10%
輸出電壓:DC24VIAC220V
箱體材質:1.5mm冷軋鋼板，防水
工作溫度:-15℃~85℃
供電線纜:NH-RVV-3X2.5mm’
與傳感器通訊線纜:NH-RVV-4X1.5mm”
與旁通閥控制線纜:NH-RVV-3X1.5mm
通道數量:可管理1路旁通滋壓潤
電源功率:<50W
響應時間:<0.5S
應用場景:室內、室外均可

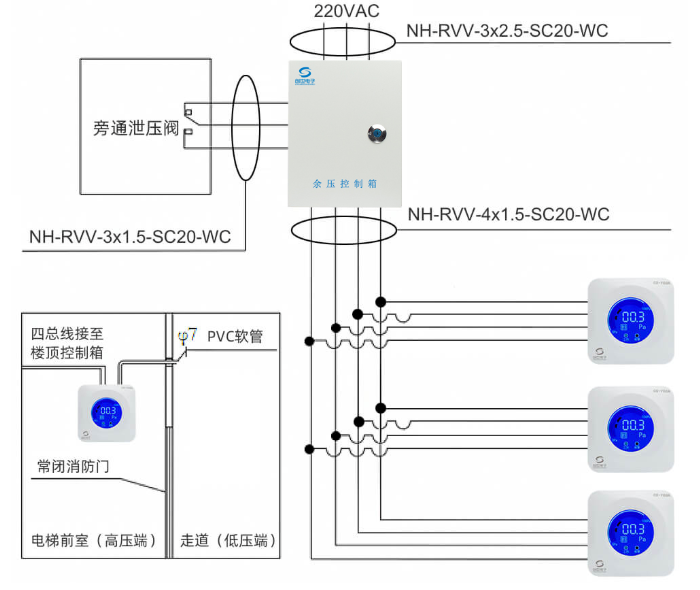

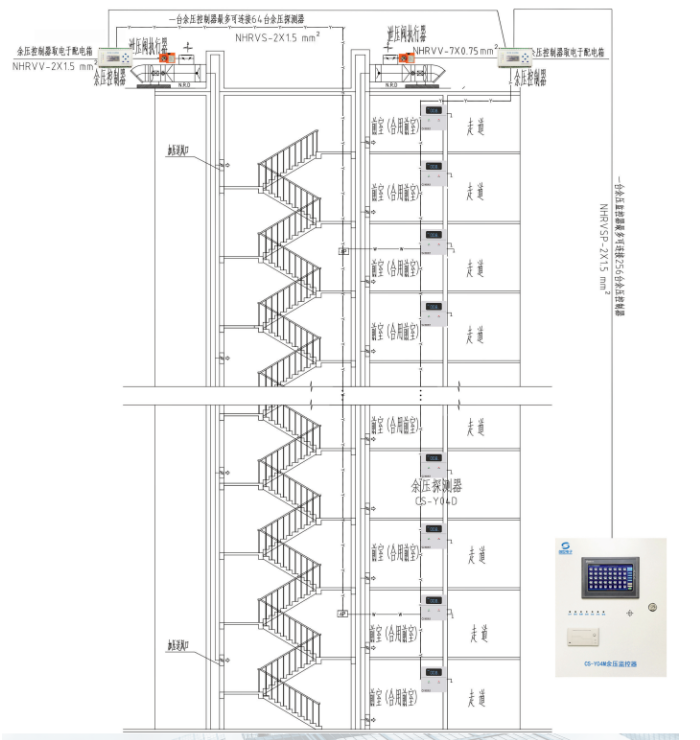

應用圖例
1.余壓探測器安裝在防火門上方為宜，距離吊頂20-50cm；
2.前室每層均設余壓探測器，樓梯間在1/4和3/4高度處各設置一臺；
3.風機配電箱引出供電線纜，接至余壓控制箱的L、N端子。
1.四線制余壓探測器接NHRVV-4x1.5 mm2線纜至余壓控制箱的端子排標示位置;
2.余壓控制箱壁掛在風機配電箱旁邊;
3.正壓送風機泄壓閥電動執行機構引出NHRVV-3x1.5 mm2線纜至余壓控制箱的端子排標示位置。
