住宅、公共建筑的前室樓梯間越來越多的運用到余壓監控，說到余壓監控，實際上是一個余壓測量、控制、報警的一套系統。很多施工方考慮到人工成本，對接線簡單安裝方便的余壓設備表示強烈推薦，目前余壓監測控制系統二線制包括三大部分：余壓探測器、余壓控制器、余壓監控器，不同圖紙、不同人員對余壓設備的稱呼會有所不同。詢價請撥打電話：400-6896-119
認識余壓系統圖紙首先需要了解余壓設備的別名。
余壓探測器CS-Y04D，從2010年推出CS-Y01時到今年2020年，已經有十年歷史了，也經歷了很多名字的更替，目前沒有標準規范去定義這個名字，有壓差控制器、壓差測控器、余壓傳感器、余壓探測器、（前室樓梯間）壓差傳感器、壓力傳感器等，不管余壓探測器現在有幾個名字，它的用途是唯一的，就是監測建筑高壓區（前室、樓梯間）與走道之間的余壓值，將信號傳遞給余壓控制器，從而控制風機旁通閥，來實現壓差值處于相關規范規定的正常范圍。

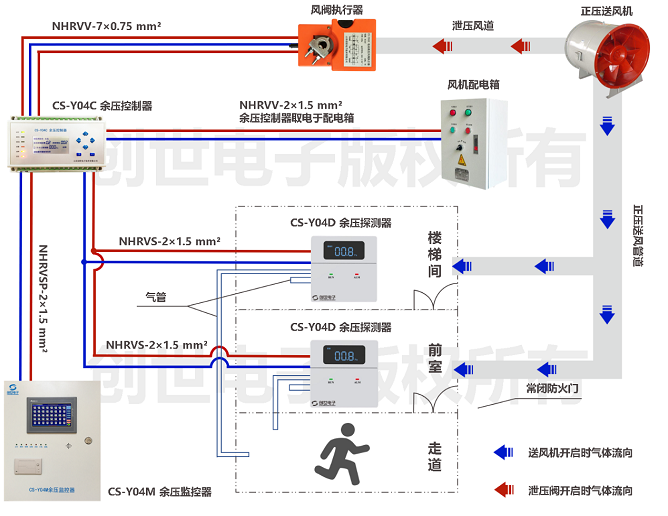

了解了余壓設備別名能更清楚地了解圖紙中余壓監控可能出現地形式，如何看懂消防余壓監控系統圖接線圖？詢價請撥打電話：400-6896-119

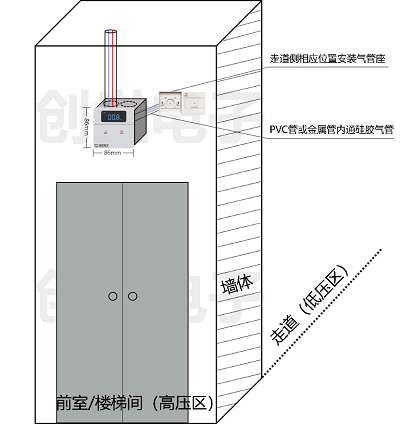

下面是前室壓力傳感器安裝圖、樓梯間壓力傳感器安裝圖：
從上面余壓壓力傳感器安裝圖片信息中，施工單位需要注意余壓監控安裝及調試的幾個重要點：
1、項目需預埋PVC管及86型暗盒，如果未提前預埋管線時，建議從風井穿線。
2、改良后的余壓探測器CS-Y04D通過安裝孔固定在86暗盒，安裝在防火門上方墻面為宜，距吊頂或屋頂0.2~0.5m處。
3、此處安裝為暗裝的形式，符合目前主流的安裝形式。
4、負氣壓嘴接氣管，氣管另一端應至走道，正氣壓嘴懸空。
5、余壓探測器與余壓控制器CS-Y04C之間，余壓控制器與余壓監控器之間建議采用NH-RVS-2*1.5mm2電纜。
6、隨意選一臺余壓探測器進行報警模擬，用手堵住沒插軟管的氣管嘴，余壓值變大直至余壓探測器告警，此時，探測器報警燈閃爍，余壓控制器內控制板上的紅色報警指示燈點亮，同時查看旁通閥，旁通閥應打開；旁通閥完全打開后，取消模擬報警，各報警燈熄滅，旁通閥關閉。
