1. 余壓探測器安裝在合用前室、樓梯間或走廊，并根據預埋的管線和氣管的走向來確定具體安裝位置。如果未提前預埋管線時，建議從風井穿線。
2. 探測器通過背部的掛孔固定在墻上，安裝在防火門上方墻面為宜，距吊頂或屋頂20cm-50cm處。
3. 氣管的安裝則需根據探測器安裝的位置確定，規則如下：
1) 探測器安裝位置為合用前室時，負氣嘴接氣管，氣管另一端應走至相應走廊側，正氣嘴懸空；
2) 探測器安裝位置為樓梯間時，負氣嘴接氣管，氣管另一端應走至走廊，正氣嘴懸空。
3) 探測器安裝位置為走廊時，正氣嘴接氣管，氣管另一端應走至相應合用前室側，負氣嘴懸空。
4. 氣管防護
1) 已經吊頂樓層，建議穿氣管至吊頂上，然后從走廊吊頂合適位置開孔穿出；
2) 所有氣管裸露部分建議套PVC管或金屬管，并予以固定；
3) 所有氣管拐彎處，均需預留一定彎度，避免氣管打結導致憋氣。

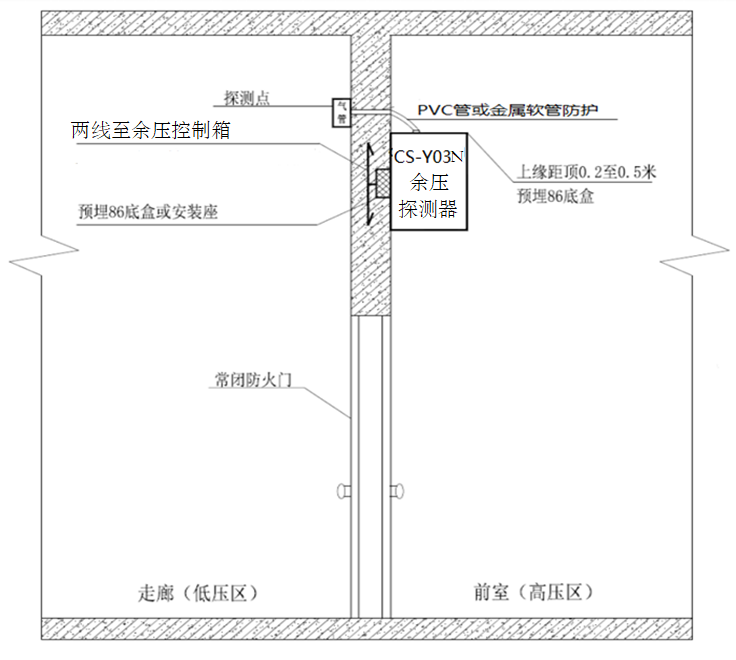

下圖為探測器安裝示意圖：
二、CS-Y03N余壓探測器接線
1. 下圖為探測器接線端子示意圖：
| 端子號 | 端子接線定義 |
|
1 |
總線1 |
|
2 |
總線2 |
2. “+”氣管嘴懸空在當前區域（前室/樓梯間）；
“-”氣管嘴接氣管至走道；
端子“1”“2”為無極性二總線，各樓層模塊并聯接至CS-Y03M余壓控制箱相應端子。
3. 建議采用NH-RVS-2*1.5mm2電纜。

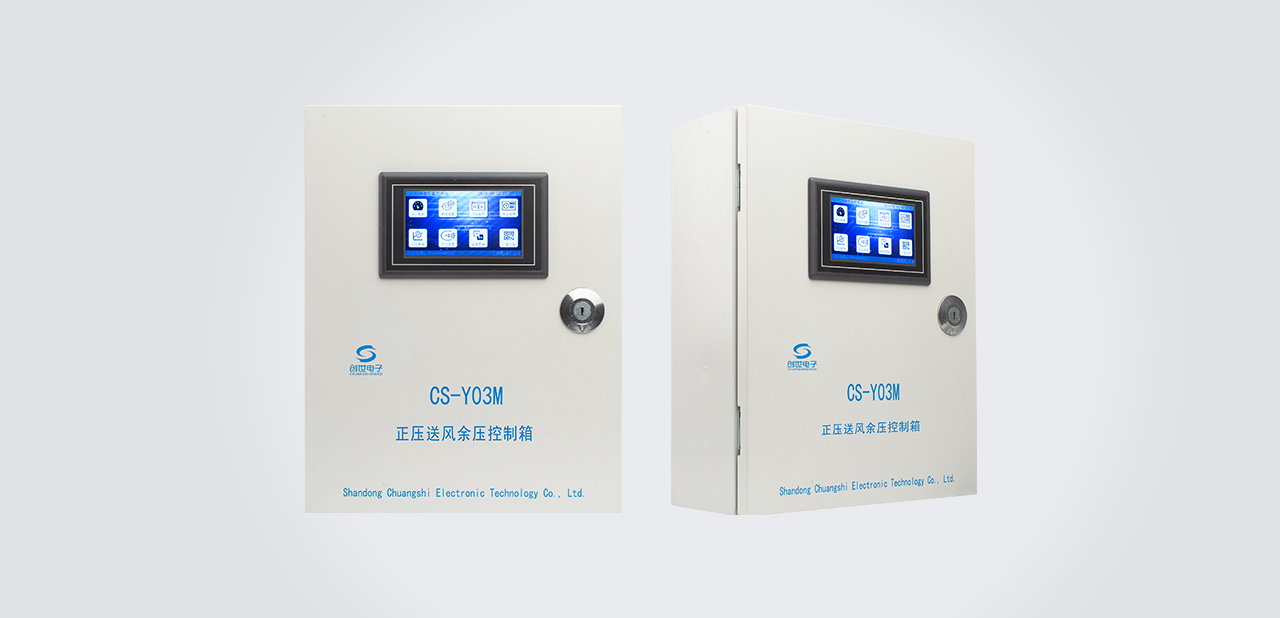

1. 余壓控制箱為壁掛式安裝，其供電從風機配電箱引出；
2. 樓頂頂層探測器兩根甩線引至余壓控制箱的端子排標示位置；
3. 每路（1-3路）正壓送風機旁通閥電動執行機構引出3根線至余壓控制箱的端子排標示位置；
4.每臺余壓控制箱接485總線并聯接至消防中控室的余壓監控后臺主機，電纜建議采用NH-RVSP-2*1.5mm2。

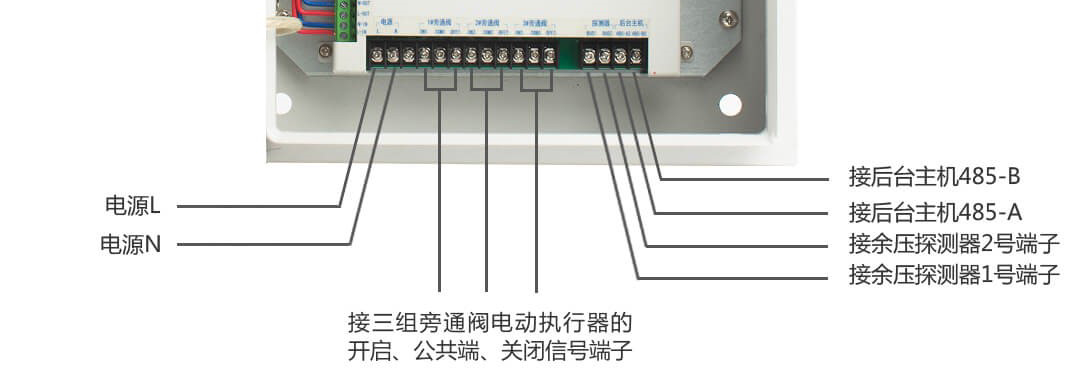

探測器接線端子示意圖：

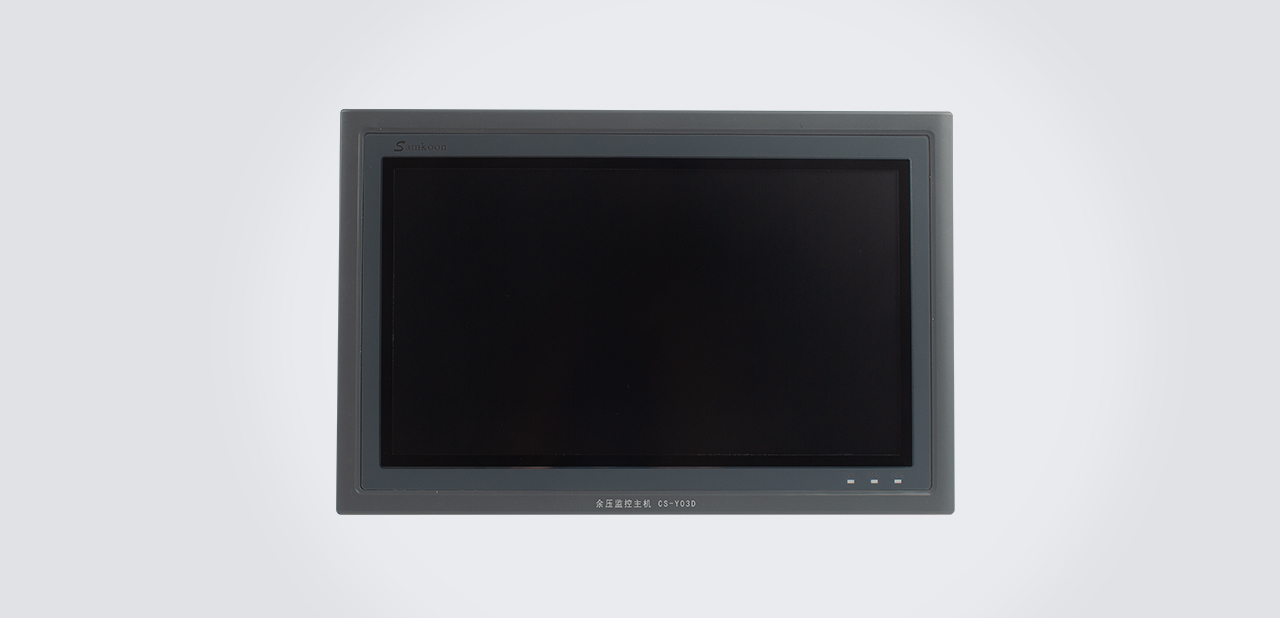

余壓監控后臺主機安裝在消防控制室內，取電DC24V；每臺余壓控制箱接485總線并聯接至余壓監控后臺主機。
五、調試說明
系統調試請與我公司聯系，服務熱線400-8790-119。
CS-Y03N余壓探測器【點擊圖片查看詳情】
CS-Y03M余壓控制箱【點擊圖片查看詳情】
CS-Y03D后臺監控主機
創世電子余壓探測器/壓差控制器（CS-Y03C和CS-Y03N）接線說明
