1. 余壓探測器安裝在合用前室、樓梯間或走廊，并根據預埋的管線和氣管的走向來確定具體安裝位置。如果未提前預埋管線時，建議從風井穿線。
2. 探測器通過背部的掛孔固定在墻上，安裝在防火門上方墻面為宜，距吊頂或屋頂20cm-50cm處。
3. 氣管的安裝則需根據探測器安裝的位置確定，規則如下：
1) 探測器安裝位置為合用前室時，負氣嘴接氣管，氣管另一端應走至相應走廊側，正氣嘴懸空；
2) 探測器安裝位置為樓梯間時，負氣嘴接氣管，氣管另一端應走至走廊，正氣嘴懸空。
3) 探測器安裝位置為走廊時，正氣嘴接氣管，氣管另一端應走至相應合用前室側，負氣嘴懸空。
4. 氣管防護
1) 已經吊頂樓層，建議穿氣管至吊頂上，然后從走廊吊頂合適位置開孔穿出；
2) 所有氣管裸露部分建議套PVC管或金屬管，并予以固定；
3) 所有氣管拐彎處，均需預留一定彎度，避免氣管打結導致憋氣。
下圖為探測器安裝示意圖：
二、CS-Y03A余壓探測器接線
1. 下圖為探測器接線端子示意圖：
| 端子號 |
端子接線定義 |
端子號 |
端子接線定義 |
| 1 |
+24V |
3 |
信號1 |
| 2 |
-24V |
4 |
信號2 |
2. “+”氣管嘴懸空在當前區域（前室/樓梯間）；
“-” 氣管嘴接氣管至走道；
端子“1”“2”接DC24V電源，各樓層模塊并聯依次接到CS-FK余壓控制箱第“5”“6”號端子；
端子“3”“4”接信號線，各樓層模塊并聯依次接到CS-FK余壓控制箱第“7”“8”號端子。
3. 建議采用NH-RVV-4*1.5mm2電纜。
1. 余壓控制箱為壁掛式安裝，其供電從風機配電箱引出；
2. 樓頂頂層探測器四根甩線引至余壓控制箱的端子排標示位置；
3. 正壓送風機旁通閥電動執行機構引出3根線至余壓控制箱的端子排標示位置；
控制箱接線端子定義：
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
|
L |
N |
接至余壓探測器 |
打開 |
公共端 |
關閉 |
—— |
|||||
|
外接220V電源 |
依次接到探測器的“1”“2”“3”“4”號端子 |
旁通閥電動執行器的打開、公共端、關閉 |
空 |
||||||||
四、探測器、控制箱調試
探測器、控制箱和旁通閥電動執行器全部接線完成并檢查無誤后，打開余壓控制箱內部開關。
1. 加電后，內部電源啟動，會看到余壓控制箱內控制板上的綠色工作指示燈點亮。
2. 對應的余壓探測器啟動，探測器屏幕點亮，并顯示當前余壓值，依次檢查每臺余壓探測器，在被檢測空間聯通的情況下，如果余壓值超過2Pa，重啟余壓控制箱內部開關。
3. 常按探測器側面按鈕3秒以上，根據安裝位置（默認為前室）設定報警閾值：電梯前室指示燈亮，報警值為25-30Pa；樓梯間指示燈點亮，報警值為40-50Pa。
4. 查看旁通閥，此時應處于關閉狀態。
5. 隨意選一臺余壓探測器進行報警模擬，用手堵住沒插軟管的氣管嘴，余壓值變大直至余壓探測器告警，此時，探測器報警燈閃爍，余壓控制箱內控制板上的紅色報警指示燈點亮，同時查看旁通閥，旁通閥應打開；旁通閥完全打開后，取消模擬報警，各報警燈熄滅，旁通閥關閉。
五、常出現的故障現象及解決辦法
| 1 |
探測器報警燈閃爍 |
檢查氣管是否有打結現象，確認無打結現象，重啟余壓控制箱內部開關，如果報警燈繼續閃爍，請于本公司聯系。 |
| 2 |
探測器加電后無反應 |
檢查接線端子 ，是否有電，如果沒電，檢查線路；如果接線端子有電，則為探測器自身故障，與我公司聯系。 |
| 3 |
模擬報警，旁通閥不動作 |
檢查接線端子 ，是否有電，如果沒電，檢查線路；如果接線端子有電，則為探測器自身故障，與我公司聯系。 |
| 4 |
正常狀態旁通閥打開，報警時旁通閥關閉 |
探測器到控制箱接線是否有短路；控制箱到旁通閥接線打開、關閉接反，更改接線。 |
如果調試時出現其他問題，請與我公司聯系。
六、其它
請按照上述步驟安裝余壓探測器并接線，安裝余壓控制箱并引線至正壓送風管道上的旁通閥，加電調試，如果出現問題或者設備故障，請與我公司聯系，服務熱線400-8790-119。

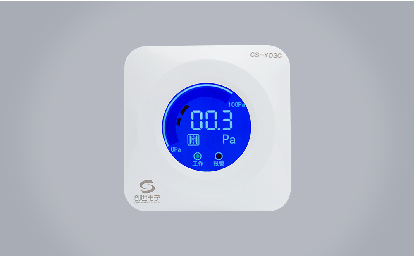

CS-Y03A余壓探測器【點擊圖片查看詳情】
