建筑的機械加壓送風系統中，為保證樓梯間、前室等區域余壓值控制在合理范圍內，一般有三種控制形式。其中，余壓閥在工程設計中比較常見，本文就余壓閥的設置位置進行闡述。

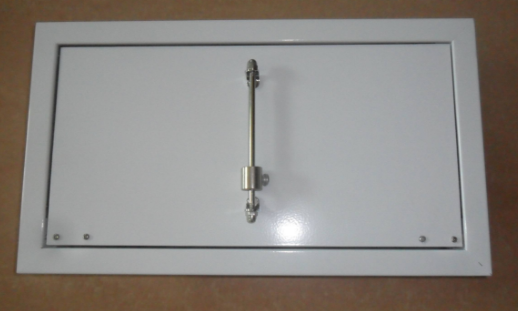

余壓閥一般安裝在需要維持壓差的兩個空間的隔墻上，通過調節閥閥體上的重塊，使之達到設定的壓差時打開，最大壓差時全開，排出超壓的空氣后達到平衡，壓差降低到最小壓差后關閉。
下面介紹四種情況下的余壓閥設置：

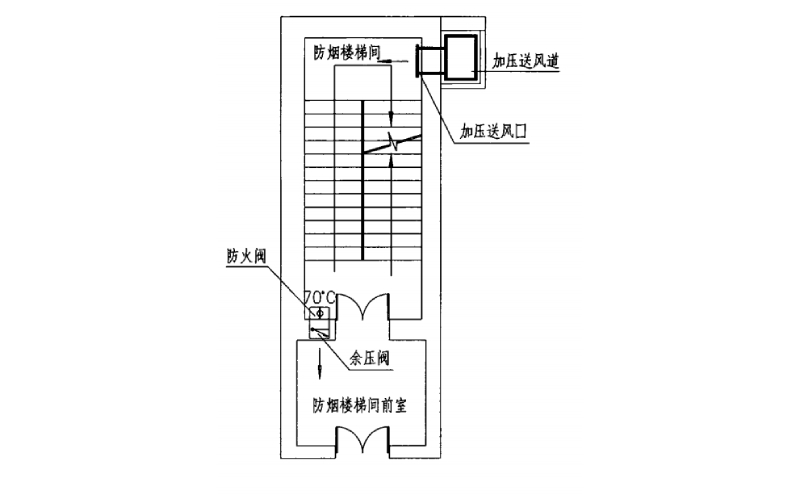

第一，對于防煙樓梯間及其前室只對樓梯間加壓送風的情況，在防煙樓梯間與前室和前室與走道的隔墻上設置余壓閥。這樣空氣通過余壓閥從防煙樓梯間進入前室，當前室余壓值超過25 Pa，空氣再通過余壓閥泄漏到走道，使防煙樓梯間和前室能維持各自的壓力值。如圖一

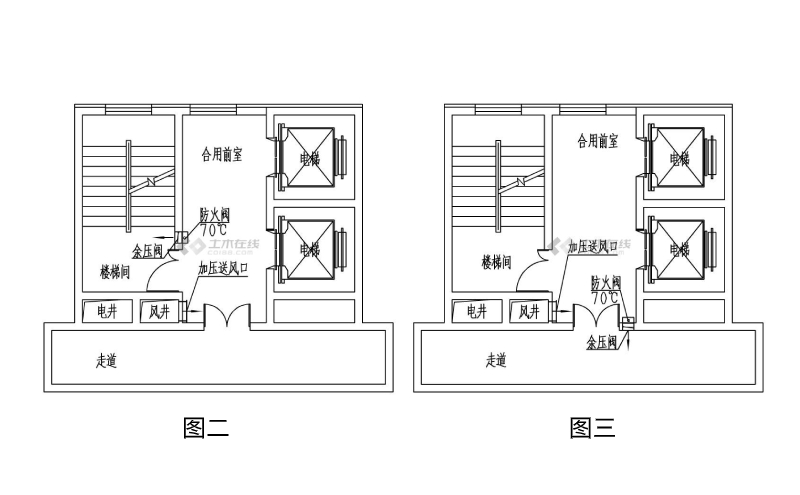

第二，對于防煙樓梯間自然排煙而前室或合用前室加壓送風的情況，在前室或合用前室與走道之間的隔墻上設置余壓閥，向走道泄壓；或者將余壓閥設置在合用前室與防煙樓梯間的隔墻上，向樓梯間泄壓。向防煙樓梯間泄壓的余壓閥設置方法實際工程中較少，應慎重考慮，采用此方法前應尋求當?shù)叵啦块T的意見。如圖二、三

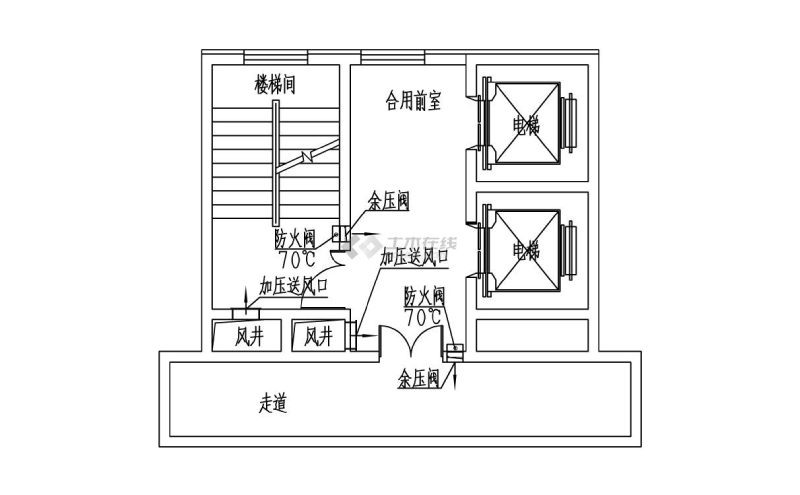

第三，對于防煙樓梯間，前室或合用前室分別加壓送風的情況，余壓閥應分別設置在樓梯間與走道的隔墻上、前室或合用前室與走道的隔墻上。防煙樓梯間、前室或合用前室均對走道泄壓，可以準確控制加壓間室內正壓值。如圖四

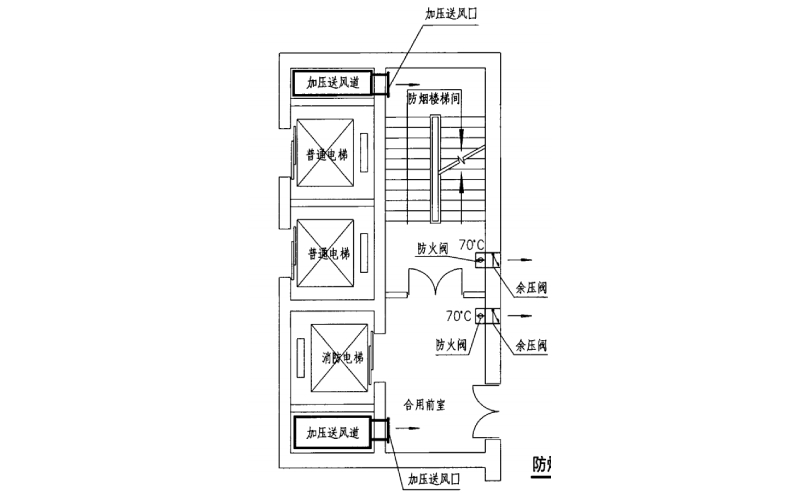

第四，對于防煙樓梯間，前室或合用前室分別加壓送風的情況，當防煙樓梯間超壓風量只能泄入前室或合用前室時，負責防煙樓梯間泄壓的余壓閥也可以設置在防煙樓梯間與前室或合用前室的隔墻上。這種情況下，按照國家標準圖集《建筑防排煙系統設計》（K103-1）條文：“防煙樓梯間和防煙樓梯間前室分別加壓送風時，防煙樓梯間的超壓風量泄至除防煙樓梯間前室或合用前室外的其它部位（如頂層或走道等），當只能泄到前室或合用前室時，則此防煙樓梯間前室或合用前室余壓閥板開啟面積除考慮自身的超壓風量外，還需考慮防煙樓梯間的超壓風量。”。此設置方法需保持防煙樓梯間、前室或合用前室各自的余壓值，兩者余壓值又相互聯系，壓力控制較復雜，實際工程中較少，應謹慎采用。如圖五
